TRUSS4 / Tervezés
A geometriától a méretezett, ellenőrzött rácsostartóig.
A geometriai modellezés és a statikai méretezés ugyanabban a rendszerben, ugyanazon a modellen történik. Nincs külön újrarajzolás és nincs szükség ugyanazon adatok többszöri rögzítésére.
Geometria és tartószerkezeti modell
A modellezés indulhat az épület fő méreteiből, vagy DWG/DXF alaprajz importálható háttérként. A program erre a geometriára építi fel a tetősíkokat.
A gyakori tetőformák — például nyeregtető, kontyolt vagy vápás kialakítás — sablonból is felépíthetők, így egy teljes tartócsoport gyorsan létrehozható. A sablon csak kiindulási alap: a rudak és csomópontok egyedileg is módosíthatók.
Terhek és teherkombinációk

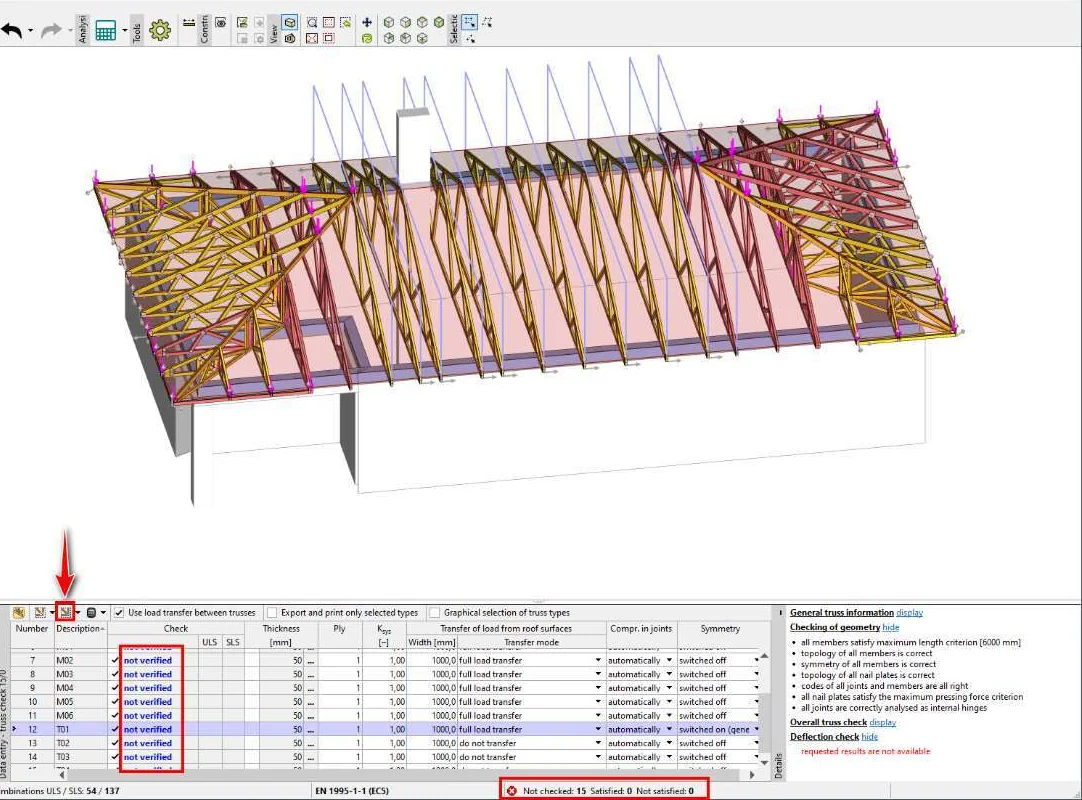

Állandó, hó-, szél- és hasznos terhek vehetők fel a tetősíkokra. A program a térbeli modell alapján határozza meg, hogy az egyes tartókra mekkora teher jut. Ez összetett tetőgeometriánál, eltérő ereszmagasságoknál és többszintes tetők esetén különösen fontos.
A teherkombinációk a választott szabvány és nemzeti melléklet előírásai szerint képezhetők.
Statikai méretezés és ellenőrzés
A program meghatározza a belső erőket és alakváltozásokat a vizsgált teherkombinációkra, majd elvégzi a teherbírási (ULS) és használhatósági (SLS) ellenőrzéseket. A számítás a csomóponti kapcsolatok csúszásának hatását is figyelembe tudja venni.
A faelemek és a szeglemezes kapcsolatok méretezése és ellenőrzése ugyanebben a modellben történik. A nem megfelelő elemek és kapcsolatok az eredménytáblákban azonosíthatók, a rúdméretek pedig közvetlenül módosíthatók.
Ez nemcsak az ellenőrzést gyorsítja, hanem lehetővé teszi, hogy a szükséges teherbíráshoz és merevséghez illeszkedő keresztmetszetekkel dolgozzunk, ami az anyagfelhasználás és a későbbi gyártás szempontjából is alapvető.
Méretezett tartó, gyártásra továbbvihető modellel
A végeredmény egy statikailag ellenőrzött rácsostartó a méretezett faelemekkel és csomóponti szeglemezekkel együtt. Ugyanez a modell szolgál a gyártmánytervek, a szabásjegyzék, az anyagkimutatás és a további gyártási adatok alapjául.
A méretezési paraméterek részletesen beállíthatók.
A program nem egy rögzített számítási sémát kényszerít a tervezőre: a méretezési és ellenőrzési paraméterek a projekt és a választott szabvány szerint állíthatók.
- Szabvány
- EN 1995-1-1 (Eurocode 5) vagy SANS 10163-1. A nemzeti melléklet külön választható; a magyar nemzeti melléklet a 2025-ös kiadástól érhető el.
- Használati osztály
- A szerkezet környezetének megfelelő használati osztály beállítható az EN 1995-1-1 szerint.
- Rostokra merőleges nyomás a támasznál
- Külön ellenőrzési eljárás választható a nemzeti melléklet, az alapszabvány, illetve egyes nemzeti mellékletek alternatív eljárásai szerint.
- Kihajlás
- A síkbeli és síkra merőleges kihajlási hosszak megadhatók, a kapcsolódó merevítőelemek hatásának figyelembevételével.
- Alakváltozás
- Az alakváltozási határértékek rúdtípusonként beállíthatók, a csomóponti csúszás hatásával együtt.
- Toldások és végkialakítások
- Toldások, ferde vágások és egyedi végkialakítások kezelhetők a csomóponti geometria szerint.
Forrás: TRUSS4 online súgó — Standard, Buckling, Deflections, Splices, Bevel cuts
- Fa rácsostartó tervezéseA folyamat hat lépésben, Eurocode 5 és nemzeti melléklet.Fa rácsostartó tervezése →
- Szeglemezes kapcsolatok méretezéseCsomóponti szeglemezek tervezése és ellenőrzése.Szeglemezes kapcsolatok méretezése →
- Gyártási dokumentációGyártmányterv, tartókiosztási terv, szabásjegyzék.Gyártási dokumentáció →
Nézzük meg a saját tetőszerkezeteden.
Küldj egy tervet vagy egy tipikus szerkezetet, és megmutatjuk a teljes folyamatot — a geometriai modelltől a teherfelvételen és statikai méretezésen át a gyártmánytervig és a gyártás-előkészítésig.
