Fa rácsostartók tervezése a statikai méretezéstől az optimalizált gyártás-előkészítésig.
A TRUSS4 egy rendszerben kezeli a rácsostartók modellezését, statikai ellenőrzését, a szeglemezes kapcsolatok méretezését, az anyag- és vágásoptimalizálást, valamint a gyártási dokumentáció és a támogatott gépi adatok előállítását.
- 4
- Programmodul
- EN 1995-1-1
- Méretezési szabvány
- 3
- Párhuzamosan kezelhető fűrész

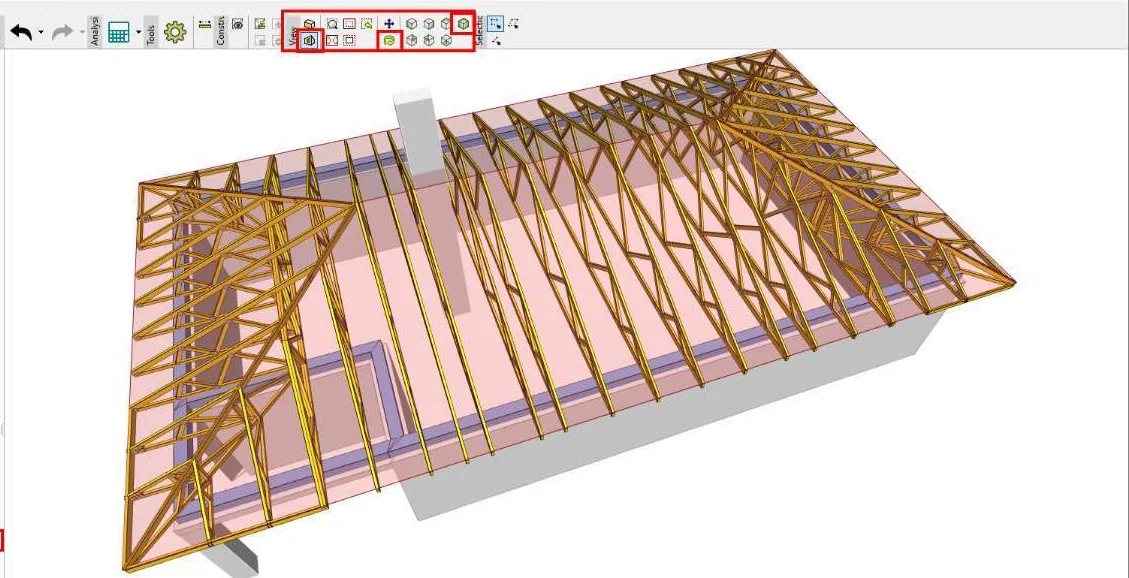

Valódi képernyőkép a TRUSS4 Truss 3D programból — egy kontyolt tető teljes rácsostartós modellje.
Fine / TRUSS4Tervezés, ellenőrzés, optimalizálás és gyártás-előkészítés egy modellben.
A hagyományos munkafolyamatban a szerkezeti modell, a statikai ellenőrzés, az anyagoptimalizálás és a gyártási adatok gyakran külön lépésekben készülnek. A TRUSS4 ezeket ugyanarra a modellre építi, így kevesebb a kézi újrarögzítés és következetesebb az adatátadás a tervezéstől a gyártásig.
- 01
Tervezés
Geometria és tartószerkezeti modell 3D-ben, sablon alapján vagy egyedi rácsozással.
- 02
Statikai ellenőrzés
Teherfelvétel, teherkombinációk, teherbírási és használhatósági ellenőrzés az EN 1995-1-1 szerint.
- 03
Optimalizálás
A program iteratív eljárással keresi a megfelelő rúdméreteket és szeglemezes kapcsolatokat a megadott méretezési feltételek mellett.
- 04
Gyártás-előkészítés
Gyártmánytervek, szabásjegyzék, anyagkimutatás és a támogatott CNC-berendezésekhez szükséges gépi adatok ugyanabból a modellből.
Saját projektünk, forgatható modellben
Így néz ki az a szerkezet, amelyből a gyártási dokumentáció készül.

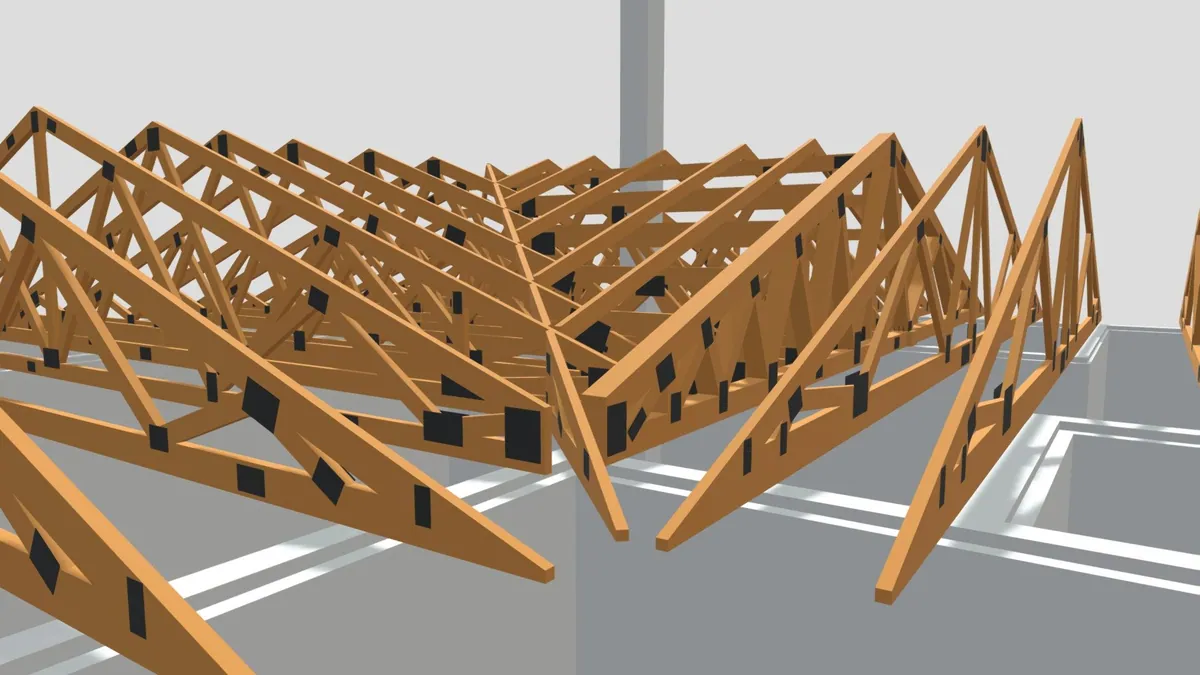

- Belső nézet egy általunk tervezett tetőszerkezetből, a rudak találkozásaival és a csomóponti szeglemezekkel.
- Ugyanebből a modellből készül a statikai ellenőrzés, a gyártmányterv, a szabásjegyzék és a kapcsolódó gyártási adat.
Forgasd meg, és nézd meg közelről. Ez nem látványterv, hanem tervezői modell.
3D modell betöltése…
Ács vagy kivitelező vagy?
Mi megtervezzük a tetőt, ti pedig eldönthetitek, hogyan szeretnétek megépíteni.
A részletes elemterveink alapján saját magatok is legyárthatjátok a szerkezetet, vagy igénybe vehetitek bejáratott gyártópartnerünket, aki a terveink alapján készre szeglemezelve elkészíti a tetőszerkezetet.
Így egy kialakított tervező–gyártó folyamaton keresztül juthattok el a tervtől a szerelésre kész tetőig. Nektek a helyszínen már elsősorban a daruzás és a szerelés marad.
Nem csak tervezőknek. A gyártásnak is.
Ácsoknak
Ha ma kézi számítás, CAD és Excel kombinációjával dolgozol, a TRUSS4 egy modellben fogja össze a tervezést, ellenőrzést és a gyártás-előkészítést. A cél nem egy újabb rajz, hanem a gyártáshoz használható, következetes dokumentáció.
Ácsoknak és kivitelezőknek →Tetőszerkezet-gyártóknak
Sorozatgyártásnál az anyagkihozatal, a szabás és a gépi adat előállítása közvetlenül hat a gyártási időre és a költségekre. A TRUSS4 ezekhez szabásjegyzéket, anyagkimutatást és támogatott gépi exportot állít elő.
Megoldások gyártóknak →Kivitelezőknek
A tartókiosztási terv, a gyártmánytervek és a szerelési terv ugyanabból a modellből állítható elő, így az üzemben történő előregyártás és a helyszíni szerelés ugyanarra az adatkészletre épül.
Gyártási dokumentáció →Tervezőknek
Eurocode 5 alapú statikai méretezés, nemzeti mellékletekkel, csomóponti csúszás figyelembevételével és szeglemezes kapcsolatok ellenőrzésével.
Tervezés és statikai méretezés →A geometriától a gyártásig, nyolc lépésben.
Kattints végig a folyamaton. Minden lépésnél a program valódi képernyőjét látod — nem illusztrációt, hanem a tényleges munkafelületet.
Lépés 01 / 08 — Épületgeometria megadása
Geometria

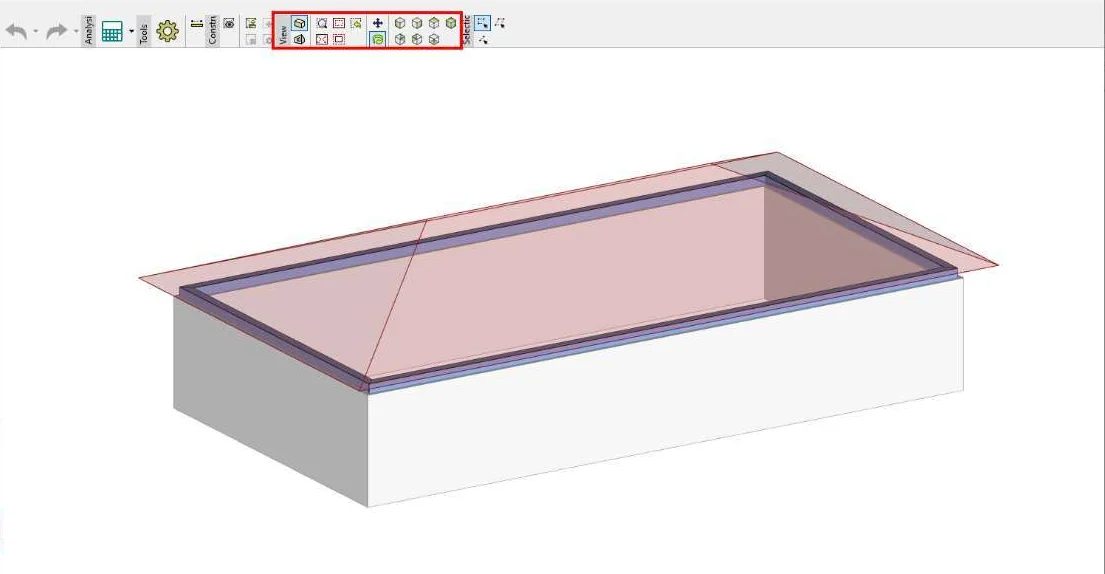

A modellezés indulhat az épület fő méreteiből, vagy DWG/DXF alaprajz importálható háttérként. A tetősíkok erre a geometriára épülnek fel.
Sematikus ábra — nem méretarányos

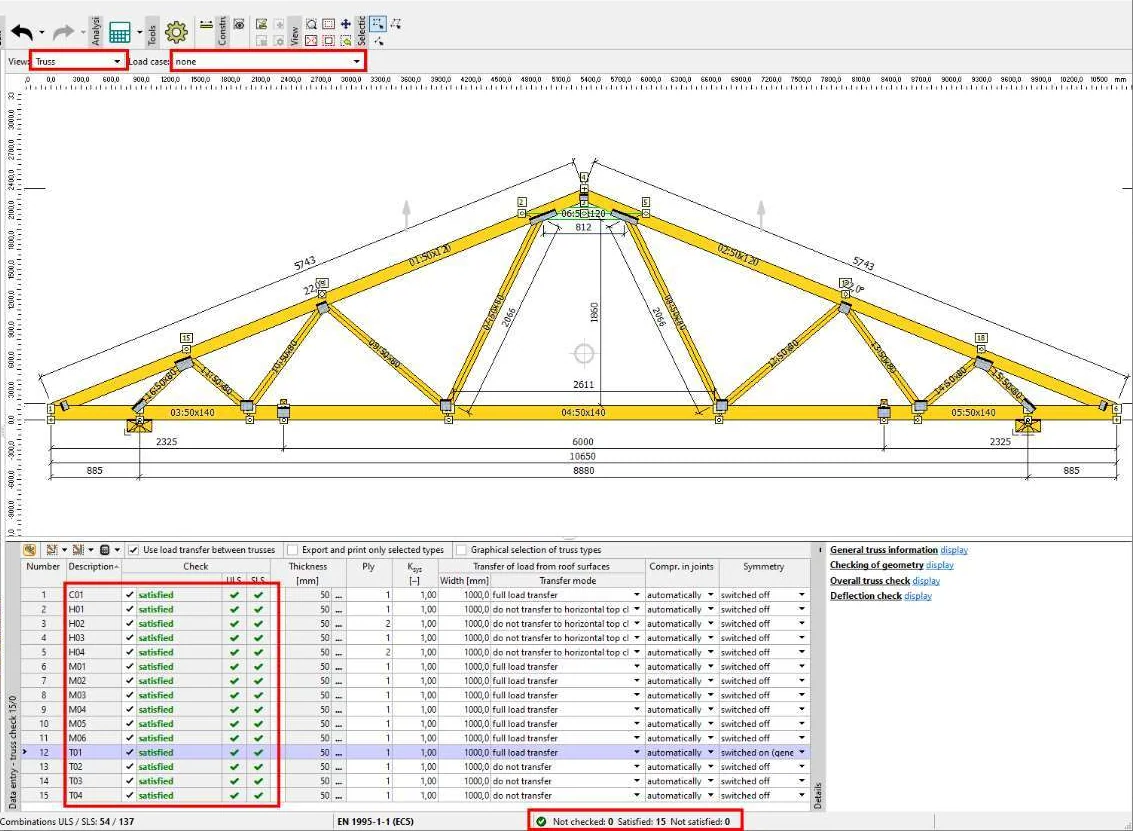

Méretezett szeglemezes kapcsolatok.
A szeglemezes rácsostartóknál a csomóponti kapcsolatok a szerkezeti működés meghatározó részei. A TRUSS4 a szeglemezek méretét és elhelyezését iteratív eljárással határozza meg, majd a kapcsolatokat külön ellenőrzi.
A kihasználtság színkóddal jeleníthető meg, így gyorsan azonosíthatók az alacsonyabb tartalékkal rendelkező rudak és kapcsolatok. A program a támogatott gyártók szeglemez-adatbázisaival dolgozik.
Támogatott szeglemez-gyártók
A magyarországi elérhetőségről kérdezd az EXA Designt.
Csomóponti szeglemezek elhelyezkedése — sematikus ábra
Amit tervezünk, és ami elkészül.
A modellből statikai méretezés, gyártási dokumentáció és végül valódi szerkezet készül. Az alábbiak saját projektjeink — forgasd meg a modelleket, és nézd meg a megvalósult szerkezeteket.

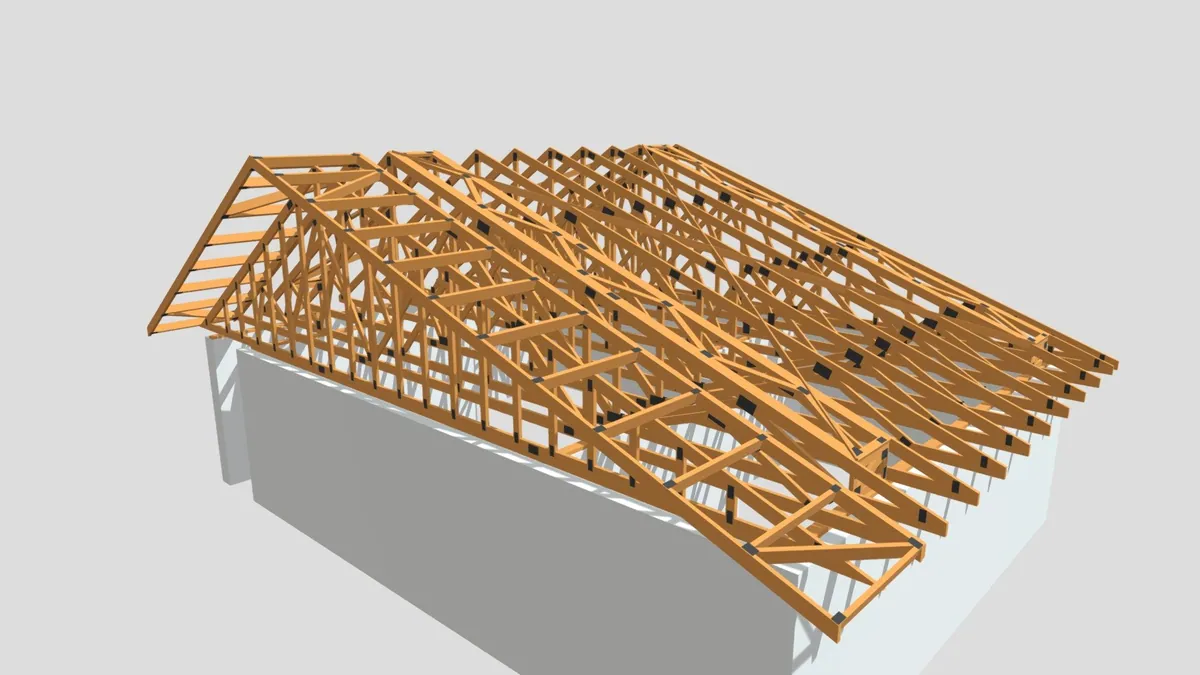

Összetett tetőszerkezet
Több szárnyból álló tető, vápákkal és eltérő gerincmagasságokkal. Jól látható a különböző tartócsoportok kapcsolata.

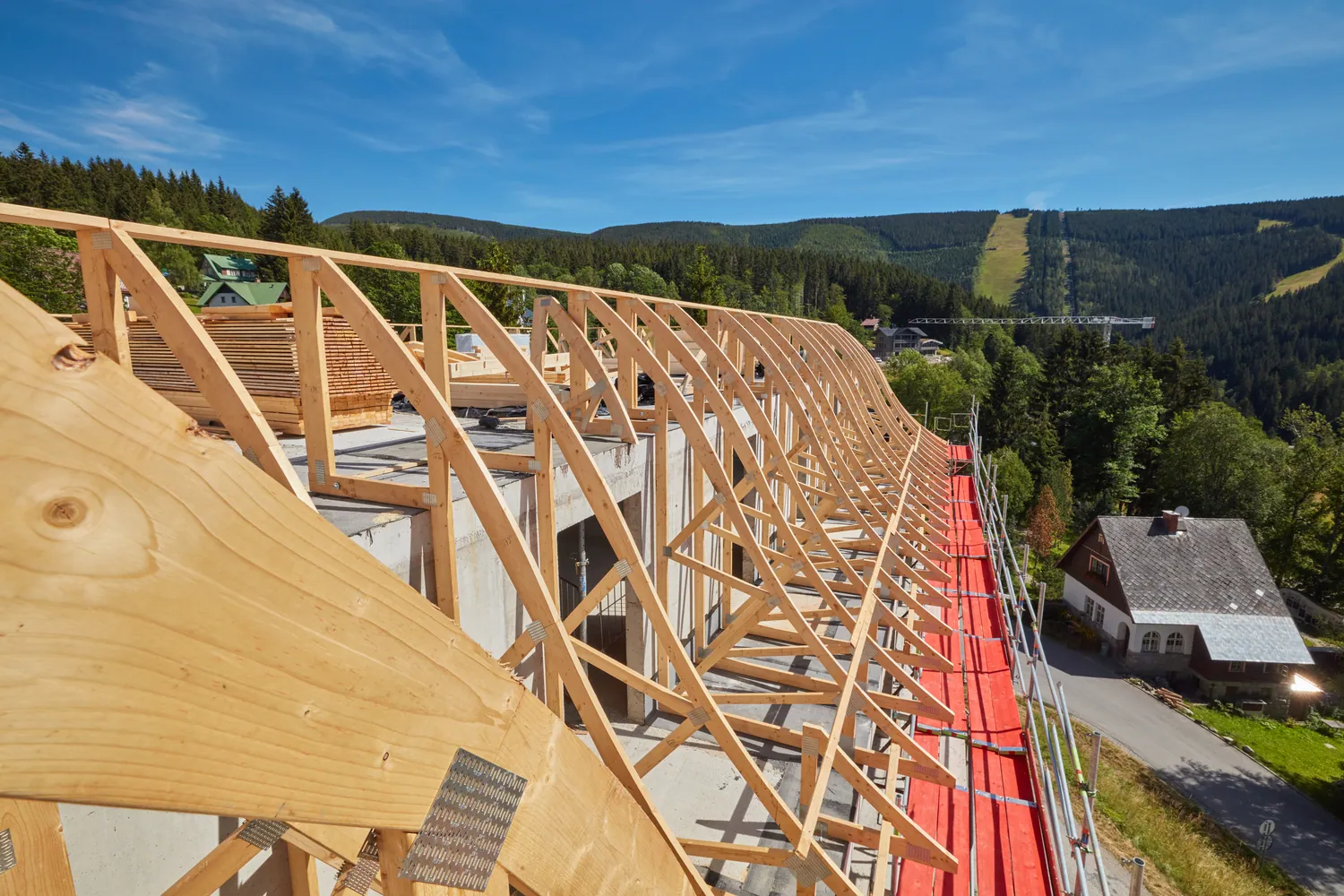

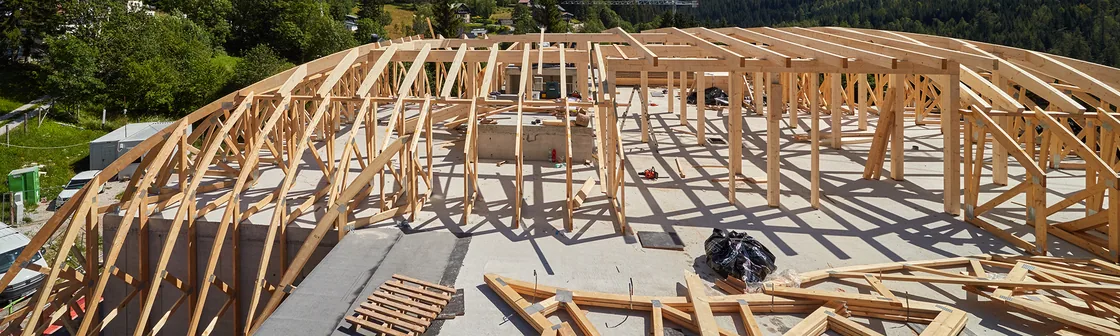

Megvalósult szerkezetPalace Hotel manzárdtetője
Špindlerův Mlýn, Csehország · 2020
Kontyolt tető, L alaprajz

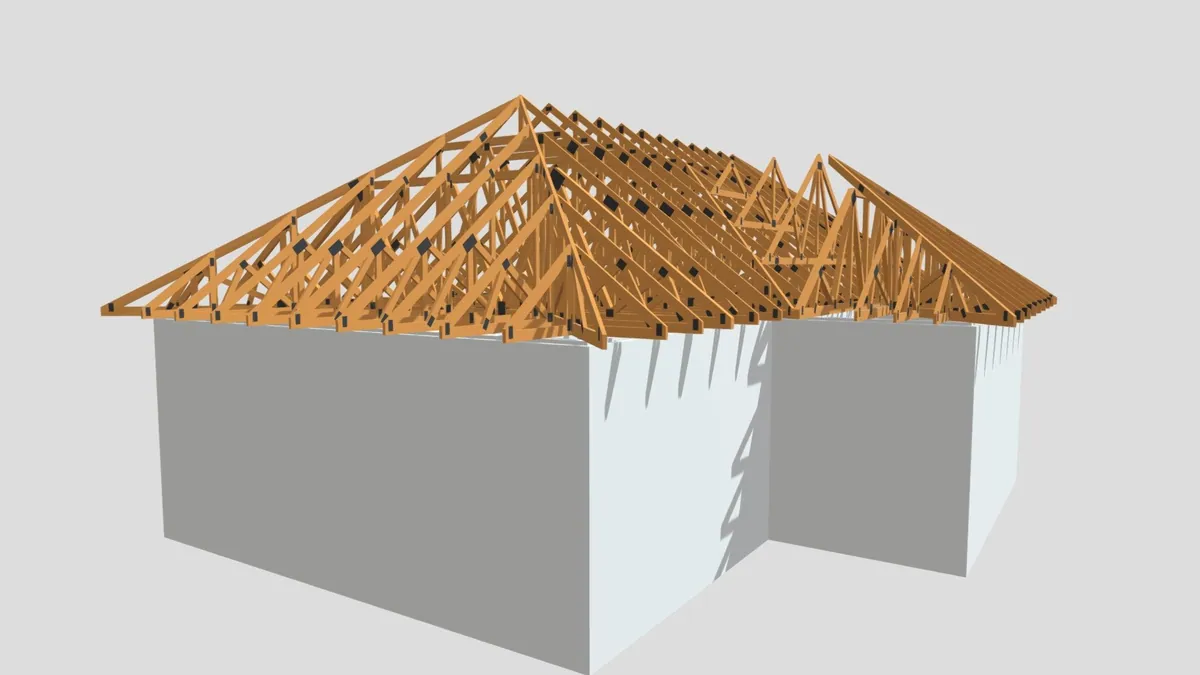

Családi házas példa kontyolással és vápával, üzemben előregyártott fa rácsostartókkal.

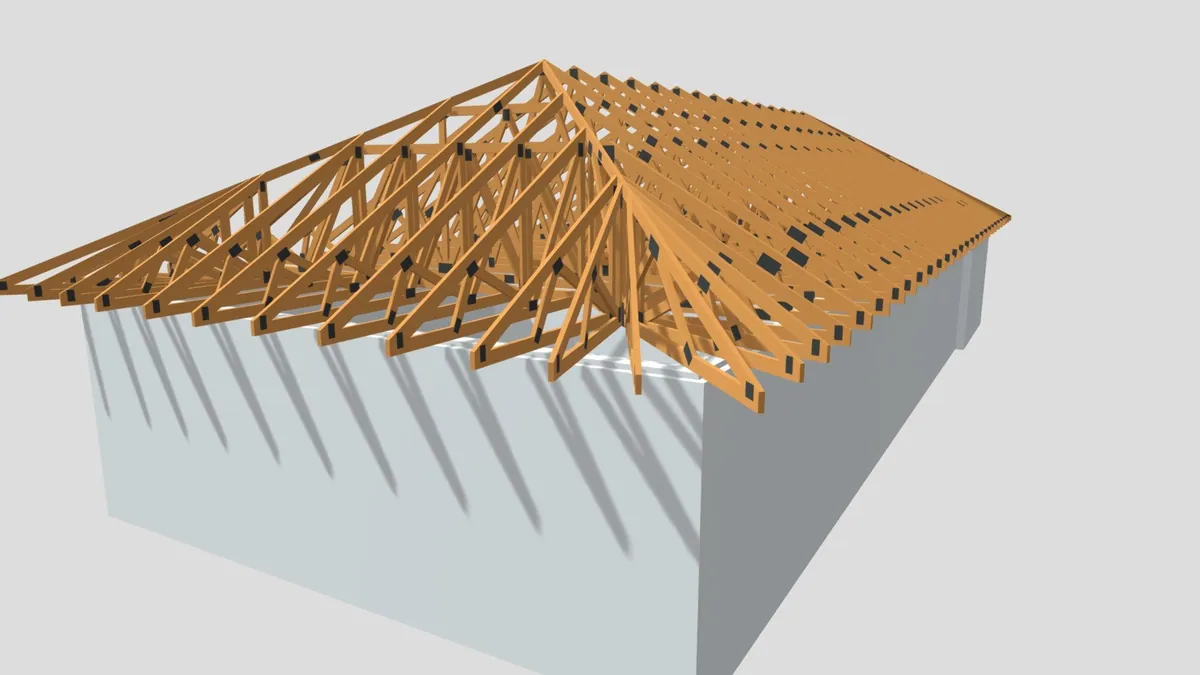

Nagy alapterületű kontyolt tető
Sok ismétlődő tartópozíció, kapcsolódó merevítésekkel és kiegészítő szerkezeti elemekkel.
Nem csak kiszámolja. Az üzemi előregyártáshoz és a helyszíni szereléshez is használható dokumentációt állít elő.
Ez nem látványterv, hanem valódi TRUSS4 gyártmánytervi dokumentáció. Tartónként külön gyártmányterv készülhet méretekkel, végkialakításokkal, szeglemez-pozíciókkal és a gyártáshoz szükséges adattáblával; a tartókiosztási és szerelési tervek pedig az üzemben előregyártott elemek helyszíni beépítését támogatják.

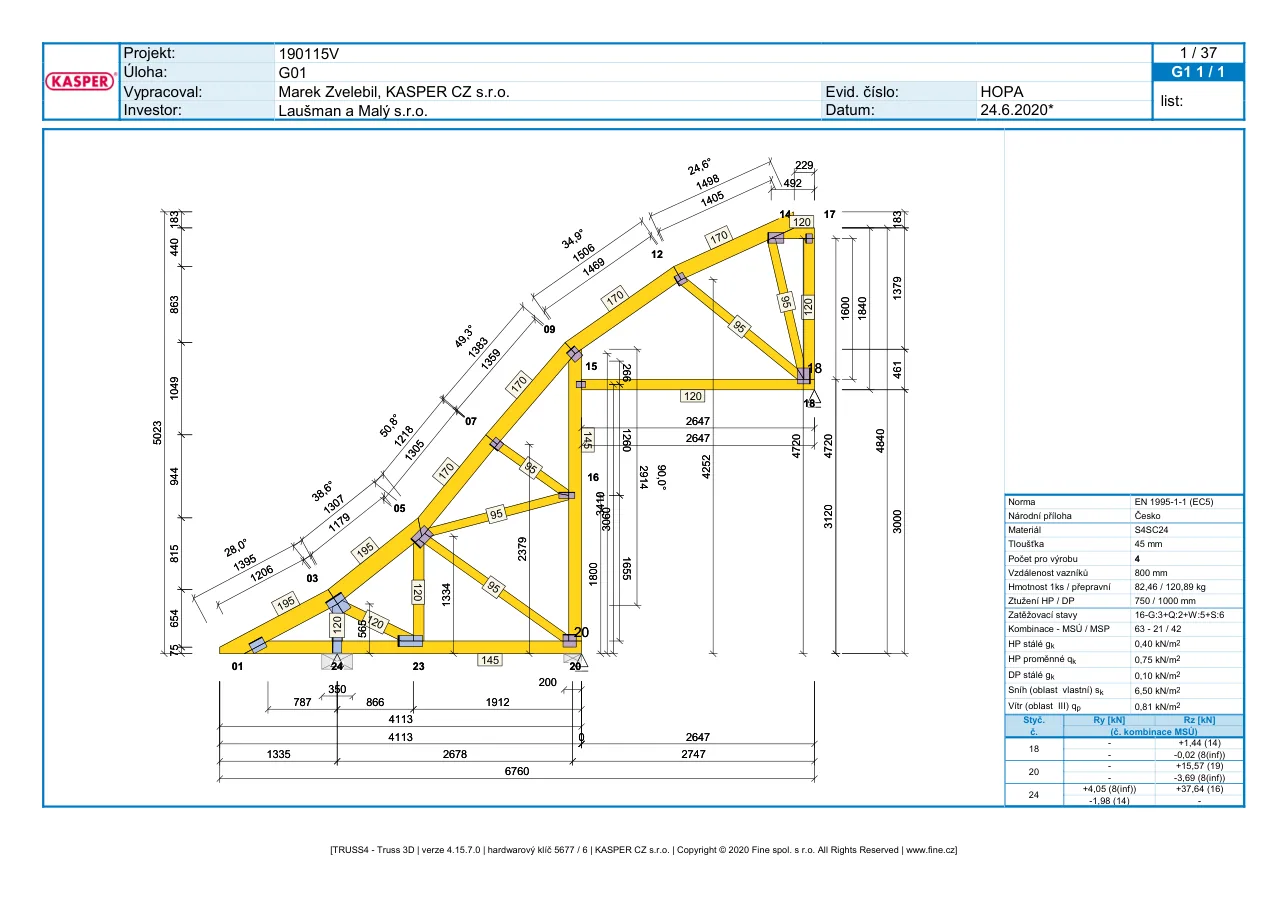

Tartónkénti gyártmányterv: rúdméretek, végkialakítások, szeglemezek helye és mérete, valamint adattábla a faanyagminőséggel és darabszámmal.
Fine / TRUSS4 mintadokumentációA szabásjegyzék nem csak nyomtatható — gépi adatként is továbbadható.

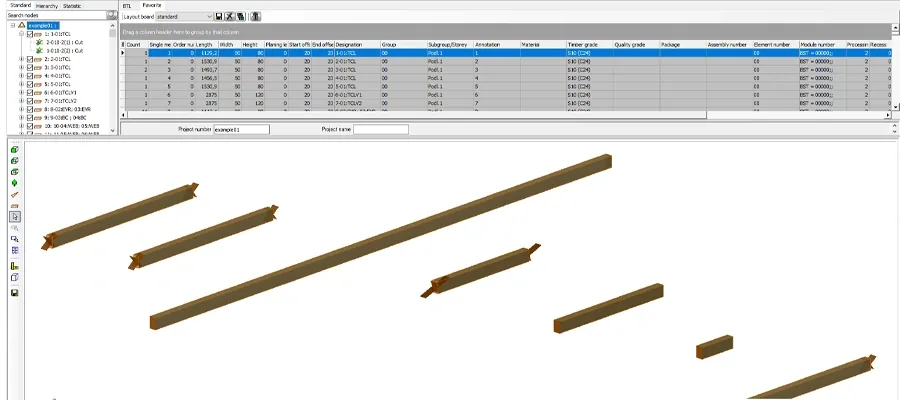

A TRUSS4 a szabásjegyzéket akár három különböző fűrész között is képes szétosztani a beállított gépi korlátok alapján. Ha egy elem nem fér bele az első gép megadott tartományába — például hossz, vágásszög vagy geometria miatt —, a következő géphez rendelhető. A harmadik lista akár kézi megmunkálásra is elkülöníthető vezérlőfájl nélkül.
- Fűrészformátumok
- BTL, BV, BVN, BVX, MXF, CCC — Hundegger, Randek és DePauw gépekhez.
- Gépi korlátok
- Minimális és maximális hossz, pengeszög, sorozatnagyság, vágásszám, valamint az adott fűrész kialakítása.
- Nem szokványos elemek
- Ék, íves él, ferde vágás és speciális végkialakítások — a gép képességei szerint kezelve.
- Egyéb export
- DXF, DWG, DGN, IFC, PDF, XLS, XML — rajzi, BIM- és adatkapcsolati célokra.
A szabásjegyzék géppel olvasható adatai: hossz, keresztmetszet, faanyagminőség, darabszám és végmegmunkálási geometria.Fine / TRUSS4
Próbáld ki a teljes munkafolyamatot.
Válassz tetőformát, állítsd be a fesztávot, jelenítsd meg a terheket, indítsd el a szemléltető ellenőrzést, majd nézd meg, hogyan jut el a modell a szeglemezes kapcsolatoktól a gyártási dokumentációig.
Mérnöki támogatás olyan csapattól, amely maga is használja a rendszert.
Az EXA Design saját szerkezeti tervezési és gyártmánytervezési munkájában is használja a TRUSS4-et. Ezért a támogatás nem csak a licencre és a telepítésre terjed ki, hanem a tényleges tervezési és gyártási munkafolyamat kialakítására is.
Bevezetés
Telepítés, licencelés és az első projektek beállítása.
Oktatás
Betanítás lehetőség szerint saját projektjeiteken, nem kizárólag demófájlokon.
Munkafolyamat
A TRUSS4 illesztése a meglévő tervezési és gyártási folyamathoz.
Gyártási integráció
Fűrészparaméterek, exportformátumok és gépi adatkapcsolatok beállításának támogatása.
Nagyprojektekhez kapcsolódó mérnöki háttér
Ha a tetőszerkezet több szakágat érintő beruházás része, az NBMC-vel közösen tervellenőrzési, tűzvédelmi és BIM-koordinációs feladatokban is tudunk együttműködni.
Hivatalos magyarországi partner, magyar nyelvű támogatással.
Az EXA Design Kft. a Fine s.r.o. TRUSS4 szoftverének hivatalos magyarországi partnere. A magyarországi értékesítést, bevezetést és mérnöki támogatást az EXA Design biztosítja.
A szoftver a 2025-ös kiadástól támogatja a magyar nemzeti mellékletet, és a felülete magyar nyelven is elérhető.
