TRUSS4 / Szeglemezes kapcsolatok
A rácsostartó teherbírását a csomóponti kapcsolatok is meghatározzák.
A szeglemezes rácsostartóknál a rudak méretezése önmagában nem elegendő: a csomóponti kapcsolatoknak is át kell adniuk a számításból adódó erőket. A TRUSS4 a szeglemezek méretét és elhelyezését iteratív eljárással határozza meg, majd a kapcsolatokat külön ellenőrzi a támogatott gyártók szeglemez-adatbázisai alapján.
Méretezett kapcsolat, nem kézzel kiválasztott lemez.
A program csomópontonként keresi a megfelelő szeglemezméretet és -elhelyezést. Az iteratív eljárás célja nem egyszerűen egy megfelelő kapcsolat megtalálása, hanem a megadott feltételeknek megfelelő, gazdaságosan kialakítható megoldás keresése.
Ez a gyártás szempontjából is lényeges: a szeglemez mérete, elhelyezése és kihasználtsága közvetlenül része a rácsostartó gyárthatóságának és anyagfelhasználásának.
Az eredmények a rajzon színkóddal jeleníthetők meg, így gyorsan azonosíthatók a nagyobb kihasználtságú rudak és kapcsolatok. Ha egy kapcsolat nem felel meg, az eredménytáblában külön is megjelenik.

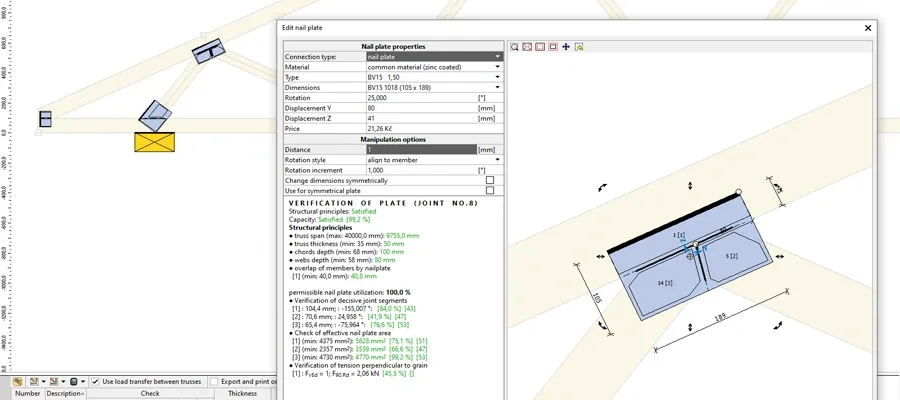

Csomóponti szeglemezek elhelyezkedése — sematikus ábra
Rúd- és kapcsolatszintű ellenőrzés.
Az eredmények nem egyetlen összesített „megfelelt” állapotként jelennek meg. A rudak és kapcsolatok külön-külön ellenőrizhetők, így pontosan látható, mely elem vagy csomópont határozza meg a szerkezet kialakítását.
- Szeglemez-adatbázis
- A program a támogatott gyártók tényleges lemeztípusaival és azok műszaki paramétereivel dolgozik.
- Kihasználtság
- A kihasználtság grafikusan, színkóddal is megjeleníthető. Így gyorsan azonosíthatók a nagyobb igénybevételű kapcsolatok és az esetleges tartalékok.
- Egyedi határértékek
- Az egyes lemezekhez külön kihasználtsági határérték is megadható.
- Kombinált és csomólemez
- A 2025-ös kiadástól a helyszínen készülő kapcsolatok is tervezhetők kombinált és csomólemezes kialakítással.
- Kapcsolati erők
- Az általános kapcsolatokban ébredő erők tehertartam szerint bontva is megjeleníthetők.
Forrás: TRUSS4 online súgó — Nail plates; verzióleírások
A szeglemezes kapcsolat az üzemi előregyártás része.
Egy üzemben előregyártott fa rácsostartónál a szeglemezek helye és mérete nem utólagos részlet. A gyártmányterv részeként pontosan meg kell határozni, hogy az egyes csomópontokban milyen lemez, milyen helyzetben kerül beépítésre.
A TRUSS4 ugyanabból az ellenőrzött modellből állítja elő a kapcsolatokhoz szükséges adatokat, amelyből a tartó statikai méretezése és gyártmánytervi dokumentációja is készül.
Ez csökkenti annak kockázatát, hogy a statikai modell és a gyártásban ténylegesen alkalmazott kapcsolat eltérjen egymástól.
Nézd meg 3D-ben, hogyan áll össze a szerkezet.
Egy saját projektünk modelljén jól látható, hogyan találkoznak a faelemek a csomópontokban, és hol helyezkednek el a szeglemezek. Ez az a geometria, amelyet az üzemi előregyártás során ténylegesen összeállítanak.
Húzd a forgatáshoz, görgess a nagyításhoz.
Csomópontok közelről
Belső nézet a rudak találkozásairól és a csomóponti szeglemezekről.
Húzd a forgatáshoz · görgess a nagyításhoz
Támogatott szeglemez-rendszerek.
A TRUSS4 több gyártó szeglemez-rendszerét kezeli. Az, hogy egy adott üzemben melyik rendszer használható gazdaságosan és műszakilag megfelelően, függ a rendelkezésre álló lemeztípusoktól, a gyártási technológiától és a tervezett szerkezetektől.
Ebben az EXA Design a bevezetés során is segítséget tud adni.
