TRUSS4 / Áttekintés
Egy modell a tervezéstől az üzemi előregyártásig.
A TRUSS4 fa, szeglemezes rácsostartók tervezésére, statikai méretezésére és gyártás-előkészítésére készült szoftverrendszer. Ugyanarra a modellre építi a geometriát, a statikai ellenőrzést, a szeglemezes kapcsolatok méretezését, az anyag- és költségoptimalizálást, valamint a gyártmánytervi és gyártási adatok előállítását.
A hagyományos munkafolyamatban minden adatátadás újabb hibalehetőség.
Ha a geometria CAD-ben készül, a statikai számítás külön programban, az anyagkimutatás Excelben, a gyártmányterv pedig ismét egy másik rendszerben, ugyanazokat az adatokat több helyen kell újra rögzíteni és ellenőrizni.
Egy tervmódosításnál ez a teljes láncon végigfut: változik a geometria, a méretezés, az anyagigény, a gyártmányterv, a szabás és végül a gyártási adat is. Minél több a kézi átadás, annál nagyobb az eltérés és az újramunka kockázata.
Hagyományos munkafolyamat
CAD-rajz → külön statikai számítás → Excel-alapú anyaglista → külön elkészített gyártmányterv → kézi adatbevitel a gyártásnál
TRUSS4 munkafolyamat
Egy 3D modell → statikai méretezés → szerkezeti és anyagoptimalizálás → gyártmánytervi dokumentáció és szabásjegyzék → támogatott CNC-vezérlőfájl
A cél nem pusztán a tervezési idő csökkentése, hanem az is, hogy az üzemben előregyártott rácsostartókhoz szükséges dokumentáció és gépi adat ugyanabból az ellenőrzött modellből származzon.
Nyolc lépés, végig ugyanazon a modellen.
Lépés 01 / 08 — Épületgeometria megadása
Geometria

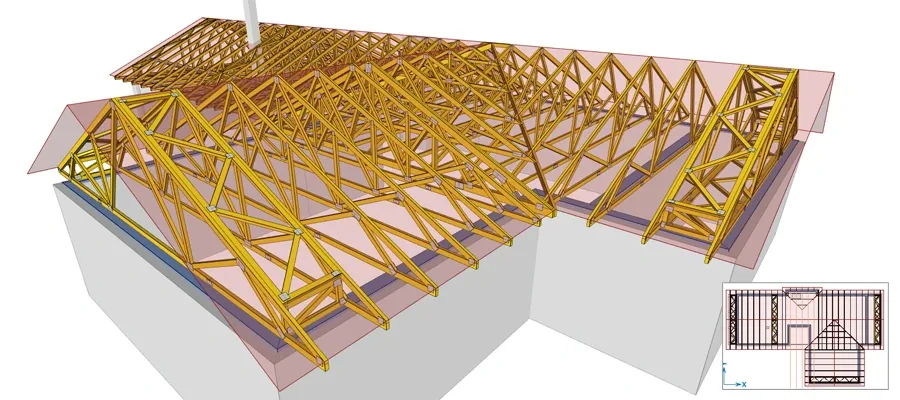

A modellezés indulhat az épület fő méreteiből, vagy DWG/DXF alaprajz importálható háttérként. A tetősíkok erre a geometriára épülnek fel.
Sematikus ábra — nem méretarányos
Négy program, egy összekapcsolt rendszer.
A TRUSS4 több, egymással összekapcsolt programból áll. A tervezési modell, a tartók statikai ellenőrzése, a gyártmánytervek és a gyártási adatok ugyanazon rendszer részei. A gyártásban használt számítógépeken a Truss Explorer önállóan, ingyenesen is futtatható.
- Truss 3D
- A teljes épület- és tetőszerkezeti modell kezelése: épületgeometria, tetősíkok, tartócsoportok, merevítések és kapcsolódó szerkezeti elemek, valamint a tartók statikai méretezése.
- Truss 2D
- Egyedi rácsostartók tervezése és méretezése. Önállóan vagy a Truss 3D-vel összekapcsolva használható.
- Truss Explorer
- Gyártmánytervek tömeges nyomtatása és a támogatott gyártóberendezésekhez szükséges CNC-fájlok előállítása. Külön, ingyenesen is elérhető, ezért a gyártásban használt számítógépeken is alkalmazható.
- Truss Projektkezelő
- Felhőalapú projektadatbázis tároláshoz, megosztáshoz, szerkezeti változatok összehasonlításához, költségbecsléshez és webes 3D modell publikálásához.
Méretezés szabvány szerint, ellenőrizhető eredményekkel.
- Eurocode 5
- EN 1995-1-1 szerinti méretezés, választható nemzeti melléklettel. A magyar nemzeti melléklet a 2025-ös kiadástól érhető el.
- Teherbírás és használhatóság
- ULS- és SLS-ellenőrzések, a csomóponti csúszás hatásának figyelembevételével.
- Térbeli tehermodell
- A tetősíkokra ható terhek a térbeli modell alapján oszlanak meg a tartók között, ami összetett tetőgeometriánál különösen fontos.
- További szabvány
- SANS 10163-1 (Dél-Afrika), valamint egyedi paraméterezés saját tervezési értékekkel.
Forrás: TRUSS4 online súgó — Truss / Project settings > Standard
Az optimalizálás a gyártási költségre is hat.
A rácsostartó gazdaságosságát nem csak a rúdméretek határozzák meg. A faanyag-felhasználás, a szeglemezek mérete, a szabás, a vágási veszteség és az, hogy az elemek melyik gépen gyárthatók le, együtt alakítják a tényleges gyártási költséget.
A TRUSS4 ezért nem áll meg a statikai megfelelőség ellenőrzésénél: a rendszer az anyagfelhasználás és a gyártás-előkészítés szempontjait is ugyanahhoz a modellhez kapcsolja.
A tényleges megtakarítás minden projekt és gyártási technológia esetén eltérő, ezért azt nem általános százalékokkal, hanem a konkrét szerkezet és gyártási folyamat alapján érdemes vizsgálni.
A modellből gyártmányterv, szabásjegyzék és szerelési információ készül.
Az üzemben előregyártott rácsostartókhoz nem elegendő a statikai számítás. A gyártáshoz tartónkénti gyártmányterv, anyag- és szabási információ, valamint a támogatott gépekhez gépi adat szükséges.
A helyszíni beépítést a tartókiosztási terv és a szerelési terv támogatja. Így az üzemi előregyártás és a helyszíni szerelés ugyanarra a projektmodellre épülhet.
- Szeglemezes fa rácsostartóFelépítés, szeglemezes csomópontok, merevítés, üzemi előregyártás.Szeglemezes fa rácsostartó →
- Fa rácsostartó tervezéseA tervezési folyamat a geometriától a gyártás-előkészítésig.Fa rácsostartó tervezése →
- CNC-integrációSzabásjegyzék, gépi formátumok, fűrészbeállítások.CNC-integráció →
Nézzük meg a saját gyártási folyamatodon.
Küldj egy tipikus tetőt vagy egy futó projektet, és megmutatjuk, hogyan épül fel ugyanaz a TRUSS4-ben — a 3D modelltől a statikai méretezésen és optimalizáláson át a gyártmánytervekig, szabásjegyzékig és a támogatott gépi adatokig.
