Fa rácsostartó tervezése
A TRUSS4-ben a geometriai modell, a teherfelvétel, a statikai méretezés és a gyártás-előkészítés ugyanahhoz a projekthez kapcsolódik.
Röviden
- Geometria és tetősíkok
- Tartók és tartócsoportok
- Teherfelvétel
- Statikai méretezés
- Optimalizálás
- Gyártási dokumentáció
A méretezés EN 1995-1-1 szerint, választható nemzeti melléklettel végezhető. A magyar nemzeti melléklet a 2025-ös kiadástól érhető el.
Egy közös projektmodell
Ha a geometria, a statikai számítás, az anyagkimutatás és a gyártmányterv külön rendszerben készül, ugyanazokat az adatokat több helyen kell kezelni.
A TRUSS4-ben ezek a munkafolyamatok ugyanahhoz a projektmodellhez kapcsolódnak. Tervmódosítás esetén a kapcsolódó dokumentáció és gyártási adat a módosított modell alapján frissíthető.
01

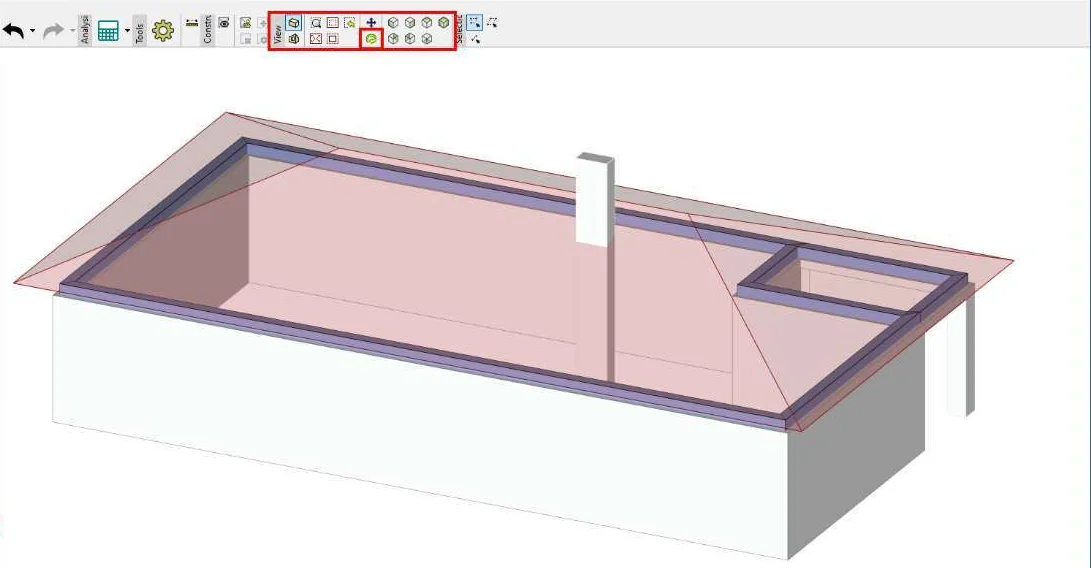

Geometria és tetősíkok
Az épület fő méretei, falai és tetősíkjai a 3D modellben adhatók meg. DWG- vagy DXF-alaprajz háttérként importálható.
A gyakori tetőformák sablonból is létrehozhatók.
02
Tartók és tartócsoportok
A rácsostartók a tetősíkokhoz tartócsoportokként vehetők fel. Az egyes tartók geometriája, rúdkiosztása, csomópontjai és végkialakításai egyedileg is módosíthatók.
03
Teherfelvétel
Állandó, hó-, szél- és hasznos terhek vehetők fel.
A TRUSS4 a tetősíkok és a térbeli modell alapján határozza meg az egyes tartókra jutó terhelést. Ez összetett tetőgeometria, eltérő ereszmagasság vagy több tetőszint esetén különösen fontos.
04
Statikai méretezés és ellenőrzés
A program a teherkombinációk alapján meghatározza a belső erőket és alakváltozásokat, majd elvégzi a teherbírási (ULS) és használhatósági (SLS) ellenőrzéseket.
A számítás az EN 1995-1-1 és a választott nemzeti melléklet alapján végezhető. A csomóponti kapcsolatok csúszásának hatása is figyelembe vehető.
05
Optimalizálás
A rúdkeresztmetszetek és a szeglemezes kapcsolatok a megadott méretezési feltételek szerint iteratív eljárással optimalizálhatók.
A cél olyan szerkezeti kialakítás meghatározása, amely megfelel a méretezési követelményeknek, és az anyagfelhasználás szempontjából is ésszerű.
06
Gyártási dokumentáció
A méretezett modellből a gyártáshoz és szereléshez szükséges dokumentáció állítható elő.

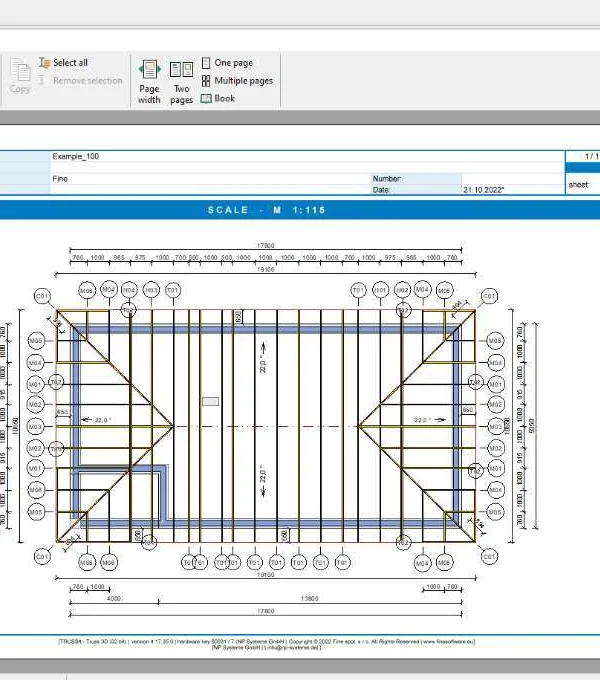

- Tartókiosztási terv — a tartók helye, iránya és azonosítója.
- Gyártmányterv — tartónkénti geometria, rúdméretek, végkialakítások és szeglemezek.
- Szerelési terv — a helyszíni összeállítás és a tartók egymáshoz viszonyított helyzete.
- Szabásjegyzék — a faelemek méret-, vágási és darabszámadatai.
- Anyagkimutatás — faelemek, szeglemezek és egyéb kapcsolóelemek tételes kimutatása.
- Gépi adatok — a támogatott CNC-berendezésekhez előállított vezérlőállományok.
Nemzeti melléklet
Az Eurocode alkalmazásakor egyes paramétereket a nemzeti melléklet határoz meg. A TRUSS4-ben a nemzeti melléklet külön választható.
A magyar nemzeti melléklet a 2025-ös kiadástól érhető el.
Külön beállítható méretezési paraméterek
- Használati osztály — az EN 1995-1-1 szerinti környezeti feltételek alapján.
- Rostokra merőleges nyomás a támasznál — a választott szabvány vagy nemzeti melléklet szerinti ellenőrzéssel.
- Kihajlás — síkbeli és síkra merőleges kihajlási hosszak megadásával.
- Alakváltozási határértékek — rúdtípusonként, a csomóponti csúszás figyelembevételével.
Tervezői felelősség
A TRUSS4 mérnöki tervezőeszköz. A statikai méretezés és az ahhoz kapcsolódó szakmai felelősség a vonatkozó jogosultsággal rendelkező tervező feladata.
